型號：UT285A 三相電能質量分析儀
產品介紹：
UT285A三相電能質量分析儀是專門為全面檢測電能質量而設計的全新產品。該儀器采用了最新微處理器技術和數字信號處理技術，可為用戶提供更便捷、更安全、更精準的測量與排查供電網絡故障的能力，通過便攜式的人性化設計，用戶可快速獲取一系列表征電能質量的參數，包括電壓偏差，頻率偏差，高次諧波與間諧波，不平衡度，驟升驟降，閃變等國際標準規定的參數。同時還包括一些瞬變及浪涌信號的捕捉。這些指標可幫助客戶定位和排除已有故障或潛在問題，對被測網絡做出準確的電能質量評估。
產品特點：
1、滿足IEC標準和GB系列國家電能質量標準的全面電能質量監測；
2、電能質量精度符合DL/T1028-2006《電能質量測試分析儀檢定規程》；
3、85～400V交流電源供電或內置鋰電池供電；
4、多種事件自動捕捉，閾值可設，記錄詳細的觸發波形和事件特征值；
5、具有穩態數據記錄功能，記錄間隔可設，保存間隔內的最大值、最小值和平均值；
6、具有離線任務設置功能，可提前設定多個不同測量點的任務信息和內容；
7、中英文鍵盤可方便輸入監測點信息，撥輪操作簡捷方便；
8、自動切換量程，保證被測參量的精確度；
9、標配的計算機客戶端電能質量分析平臺，提供強大的后續擴展分析功能，可根據用戶需求定制分析報表格式。
技能指標：
|
基本功能 |
量程 |
基本精度 |
|
型號 |
|
UT285A |
|
交流電流 (A) |
0.0mA～3000.0A |
±1%( 10-100%In) |
|
交流電壓 (V) |
0.00V～1000V |
標稱電壓的±0.1% |
|
頻率 (Hz) |
45HZ～65HZ |
±0.01Hz |
|
有功功率 (W) |
0.0W～9000kW |
±1% |
|
視在功率 (VA) |
0.0VA～9000kVA |
±1% |
|
無功功率 (VAr) |
0.0VAR～9000kVAR |
±1% |
|
功率因素 |
-1～+1 |
±0.1% |
|
相位角(°) |
0.0°～360° |
±1o |
|
閃變Pst(1min), Pst, Plt) |
0.00～20.00 |
±5% |
|
電壓不平衡度 |
0.0～20.0% |
±0.1% |
|
電流不平衡度 |
0.0～20.0% |
±1% |
|
諧波電壓相對值(%f) |
0～100.0% |
± 0.1% ± n × 0.1% |
|
諧波電壓相對值 (%r) |
0～100.0% |
± 0.1% ± n × 0.4% |
|
諧波電壓絕對值 |
0～1000V |
±5% |
|
電壓THD |
0～100.0% |
±2.5% |
|
諧波電流相對值(%f) |
0～100.0% |
±0.1% ± n × 0.1% |
|
諧波電流相對值 (%r) |
0～100.0% |
±0.1% ± n × 0.4% |
|
諧波電流絕對值 |
40～3000 A |
±5% |
|
電流THD |
0～100.0% |
±2.5% |
|
諧波功率相對值(%f or %r) |
0.0～100.0% |
±n × 2% |
|
諧波功率絕對值 |
取決于電流量程和電壓標稱值 |
±5% ± n × 2% |
|
功率THD |
0～100.0% |
±5% |
|
頻率 |
0 ～ 2500 Hz(1-50次諧波) |
±1Hz |
|
相位 |
0～360o |
±n × 1o |
|
半周期電壓有效值 |
標稱電壓的0～200% |
標稱電壓的±0.2% |
|
半周期電流有效值 |
3000A |
±1% |
|
事件持續時間 |
mm:ss:mmm |
一個周期 |
|
記錄 |
采樣率 |
間隔 |
|
電壓/電流/頻率 |
每秒5次或3秒1次 |
0.2 秒～2 小時 |
|
諧波 |
|
功率與電能 |
|
不平衡 |
|
驟升與驟降 |
每秒100/120次 |
0.2 秒～2 小時 |
|
浪涌電流 |
|
閃變 |
1min, 10min, 2h |
|
|
電能質量概覽 |
電壓：3s / 1min /10min |
|
|
頻率：1s / 3s / 10s |
|
事件 |
每秒100/120次 |
22～260波形周期，半周期有效值 |
|
瞬變 |
19μs |
22～260波形周期，半周期有效值 |
|
一般特征 |
|
機身重量 |
1.95kg |
|
機身尺寸 |
256mm × 169mm × 64mm |
|

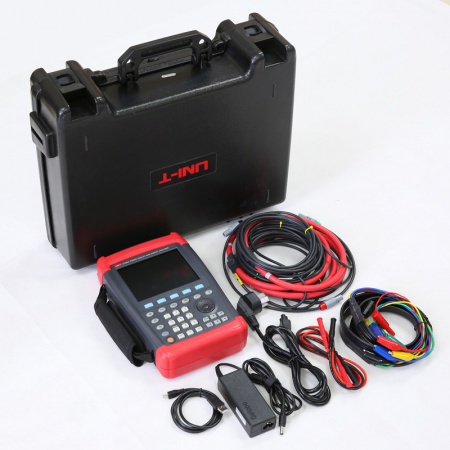

標準配件 |
3000A柔性探頭4只、測試線5芯1根、USB數據線1根、電源適配器1套 |
|
可選配件 |
6000A柔性探頭4只 |
|
|
|
