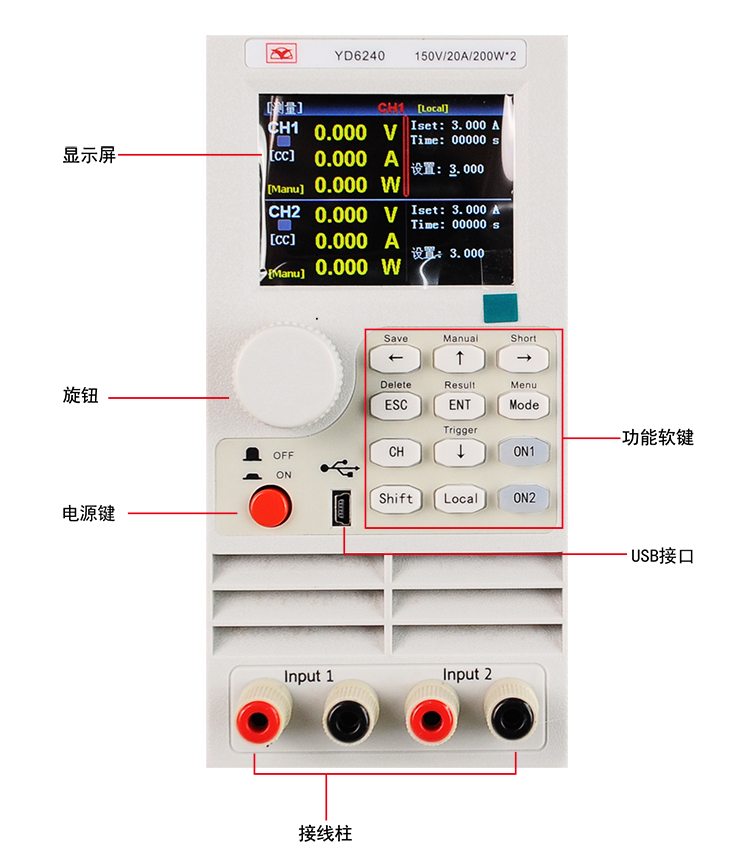

YD6140/6140A/6240系列
測量范圍200~400W,0~500V,0~40A
CC/CV/CR/CW四種基本模式
1mV/1mA高分辨率/高達5K動態電流測試
電壓電流測量速度可達40KHz
CR-LED測試/多模式電池測試
列表模式，支持自動測試/獨立短路測試功能
過電壓、低電壓、過電流、過功率、過熱、防反接
電源啟動等多種保護
支持RS232通信接口/支持外部觸發輸入
支持PASS/FAIL結果輸出/支持外部腳踏開關輸入
配套上位機軟件實現遠端操作和監控
斷電記憶功能/智能溫控風扇
支持中/英文界面顯示
規格參數：
|
負載型號 |
YD6140 |
YD6240 |
YD6140A | ||||
|
通道數 |
單通道 |
雙通道 |
單通道 | ||||
|
額定值 |
電壓 |
0-150V |
0-500V | ||||
|
電流 |
0-3A |
0-30A |
0-3A |
0-20A |
0-3A |
0-15A | |
|
功率 |
400W |
400W(2*200W) |
400W | ||||
|
CV模式 |
量程 |
0-18V |
0-150V |
0-18V |
0-150V |
0-50V |
0-500V |
|
分辨率 |
1mV |
10mV |
1mV |
10mV |
10mV |
10mV | |
|
精度 |
±(0.05%+0.025%FS) | ||||||
|
CC模式 |
量程 |
0-3A |
0-40A |
0-3A |
0-20A |
0-3A |
0-15A |
|
分辨率 |
1mV |
10mV |
1mV |
10mV |
1mV |
10mV | |
|
精度 |
±(0.05%+0.05%FS) | ||||||
|
CR模式 |
量程 |
0.05Ω-7.5kΩ |
0.05Ω-25kΩ | ||||
|
分辨率 |
16bit | ||||||
|
精度 |
0.1%+0.5%FS | ||||||
|
CP模式 |
量程 |
400W |
200W |
400W | |||
|
分辨率 |
10mW | ||||||
|
精度 |
0.1%+0.05%FS | ||||||
|
動態電流 | |||||||
|
動態模式 |
T1&T2 |
100us-99.99us | |||||
|
精度 |
5us±100ppm | ||||||
|
斜率 |
0.001-0.15A/uS | ||||||
|
電壓回讀 |
量程 |
0-18V |
0-150V |
0-18V |
0-150V |
0-50V |
5-500V |
|
分辨率 |
1mV |
10mV |
1mV |
10mV |
1mV |
10mV | |
|
精度 |
±(0.05%+0.1%FS) | ||||||
|
電流回讀 |
量程 |
0-3A |
0-40A |
0-3A |
0-20A |
0-3A |
0-15A |
|
分辨率 |
1mV |
10mV |
1mV |
10mV |
1mV |
10mV | |
|
精度 |
±(0.05%+0.1%FS) | ||||||
|
功率回讀 |
量程 |
400W |
200W |
400W | |||
|
分辨率 |
10mW |
10mW |
10mW | ||||
|
精度 | ±(0.05%+0.5%FS) | ||||||
